【Unity, Blender】LOD機能を使って自動的に表示ポリゴン数を節約

今回はUnityのLOD (Level of Detail)機能を使い、ポリゴンが細かいモデル、中間のモデル、荒いモデルを自動的に切り替えて不要なポリゴン数を抑える実験をしてみました。

LOD機能を使用するには、まずBlenderでポリゴン数の異なる複数のモデルを準備する必要があります。
Blenderには自動的にポリゴンを間引いてくれるDecimate Modifierというモディファイアーが用意されていますが、CR-Xの場合それほど上手には間引いてくれなかったので手動でポリゴンを削っていきます。
基本的にはDissolve Edgesでエッジを消して両隣のフェースを繋げていく作業を繰り返し、できるだけ元の形状を崩さぬように作業します。ポリゴンを消すことでUVが乱れるので形が崩れた部分は適宜Unwrapして配置し直します。

元の細かいモデルのTrisの数は7198です。
f:id:takujidev:20151027222925j:plain

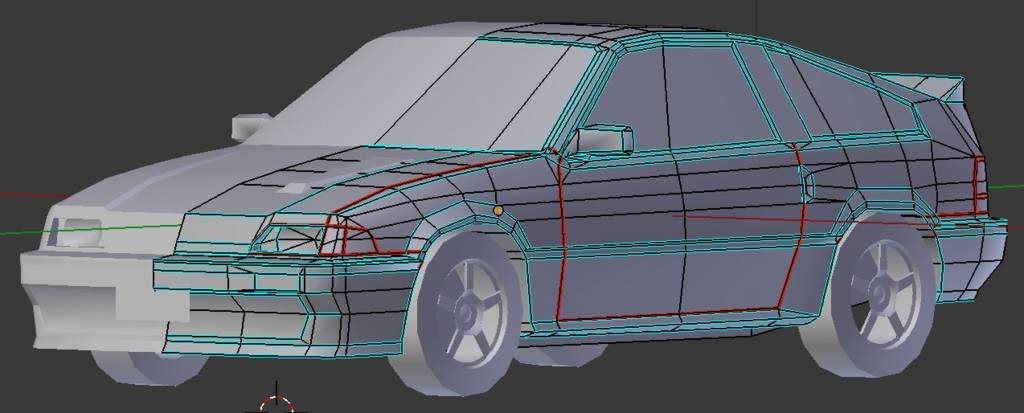

中間のモデルでは3454まで減らしました。まだ違いはあまりありません。
f:id:takujidev:20151027223008j:plain

荒いモデルは1614です。元の1/4以下になっています。ここまで減らすと違いはわかりますが、遠く離れた時に表示されるモデルなので問題ありません。
f:id:takujidev:20151027223103j:plain

Blender上での複数のモデルの扱いですが、1つのファイル内の、異なるレイヤーに配置する方法をお勧めします。
そうしておくととUnityにインポートする時に自動でLODの処理をしてくれるので少し楽です。
レイヤーを分ける時はライトをそのレイヤーにも配置しないとマテリアル表示で真っ黒な車が出てきてしまうので要注意です。
私はこれでしばらく悩みました。
ライトを選択し、Mを押すと出てくるレイヤー選択画面でShiftを押しながら新たなレイヤーをクリックすると元のレイヤーと新しいレイヤー両方に同じライトが配置されます。Shiftを押さないとレイヤー間で移動してしまいます。

Emptyオブジェクトの子オブジェクトとして各LODのオブジェクトを入れたい場合は、BlenderでShift-Aで適当なEmptyオブジェクトを作り、Outliner上で子オブジェクトをEmptyオブジェクトにドラッグしParentingします。
BlenderのOutlinerの構造はUnityのHierarchyに同じ構造ででインポートされるので便利です。

例えば、車のモデルでタイヤを回すためにタイヤオブジェクトを参照する場合は各LODレベルの子オブジェクトを入れた親Emptyオブジェクトを参照すればOKです。
そうせずに、どれか1つのLODレベルのオブジェクトを参照すると、そのレベルの時だけタイヤが回転し、他のレベルでは止まってしまいます。

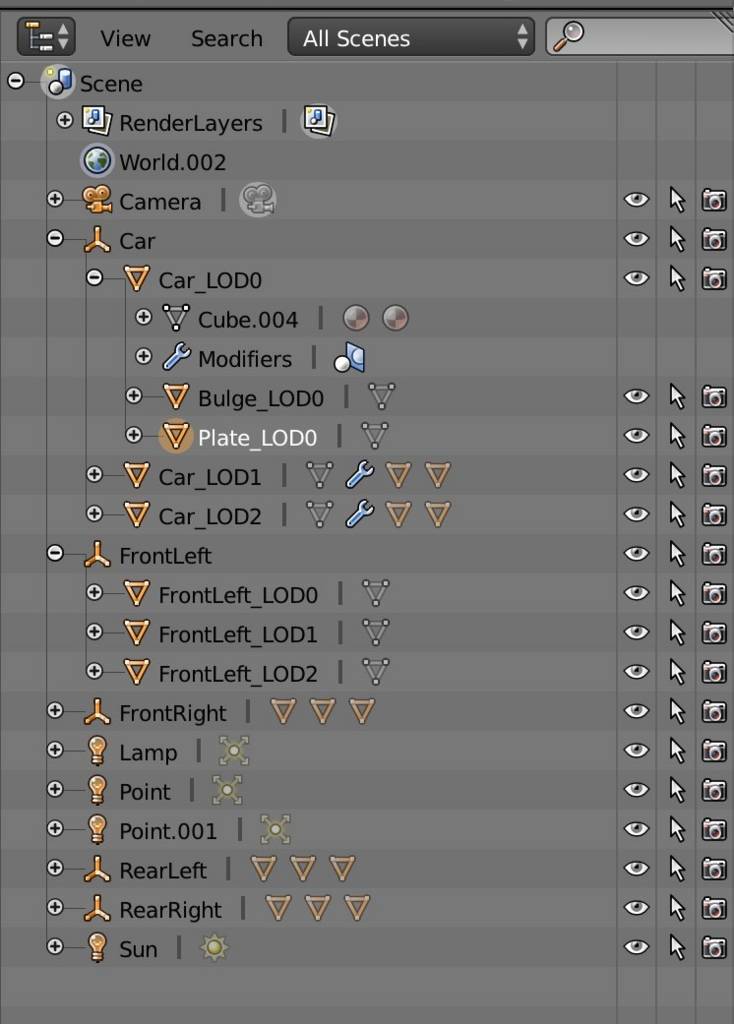

Blenderでこのようにオブジェクトを整理してみました。
f:id:takujidev:20151027224422j:plain

Unityにインポートために一番重要なのは、各オブジェクトの名前の後ろに_LOD0, _LOD1, _LOD2の識別子をつけておくことです。一番細かいモデルが_LOD0で荒くなるごとに_LOD1, LOD2と数字の部分を上げて行きます。
こうしておくとUnityがインポートする時に自動的にLODの設定をしてくれます。

このようにして作ったファイル(CR-X_LOD.blend)をUnityのプロジェクト内のフォルダーにコピーするとインポートされます。

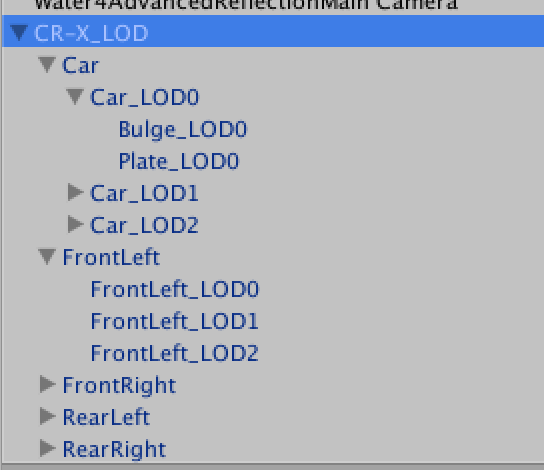

インポートされたモデルをインスタンス化すると、Blenderでの構造と全く同じようにインポートされました。
f:id:takujidev:20151027224615p:plain

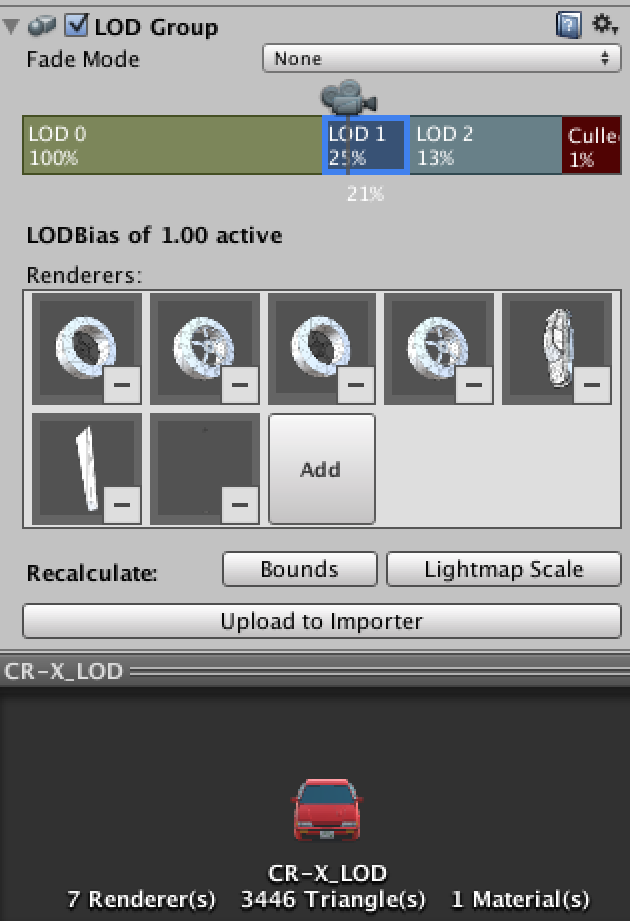

インスペクターで見るとCR-X_LODオブジェクトにはLOD Groupというコンポーネントが付いています。
LOD0, LOD1, LOD2と書かれたグラフをクリックすると、それぞれにアサインされているメッシュが表示されます。Blenderで_LOD(n)をつけ忘れるとここに出てこないので注意です。
f:id:takujidev:20151027225106p:plain

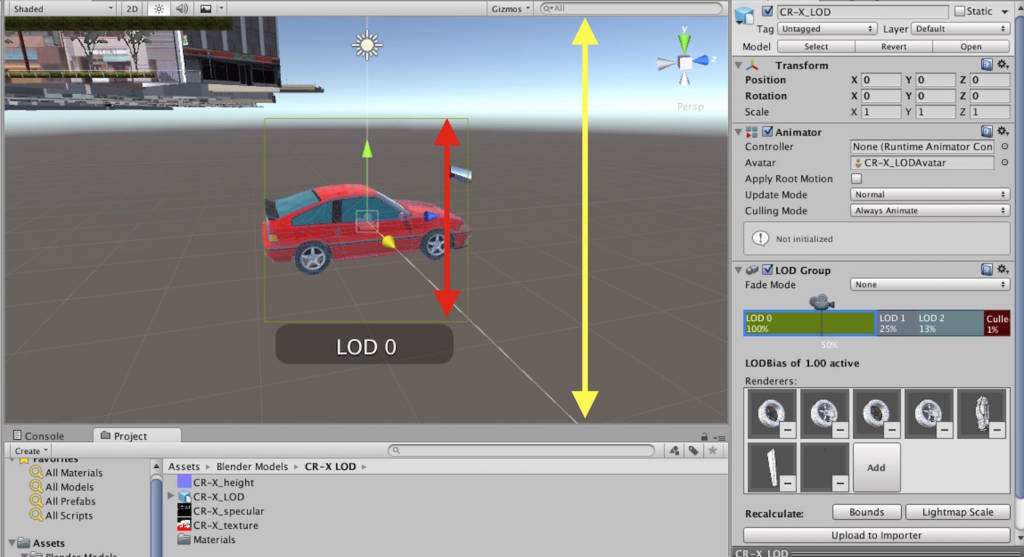

グラフの境界の部分を左右にドラッグすると画面上に表示されるオブジェクトの高さ(実際にはオブジェクトの周りに表示される四角の高さ)が画面の高さに対してどのくらいの比率(黄色矢印に対する赤矢印のパーセンテージ)になったら隣のレベルに切り替えるのかを調整できます。また、Culledの位置でモデルがどのくらいの大きさになったら表示をやめるか調整できます。
f:id:takujidev:20151027234030j:plain

カメラアイコンを左右にドラッグするとカメラがオブジェクトに近づいたり離れたりが離れたりしてLODレベルの切り替わりの様子がわかります。

グラフのカメラアイコンのグラフ上の位置と表示されるLODレベルが一致していない場合は、Quality Setting のLod Biasが1になっていないと思います。
これを1にするとちょうどグラフの境界で切り替わるようになります。
Lod Biasはプログラムを走らせる環境によりLODの切り替わり具合を調整するのに使います。個々のモデルのLOD Groupの設定を全て調整するのは大変ですが、Lod Bias設定を使用すれば一括で調整できます。
モバイルデバイスなど用のビルドではLod Biasを低めに設定することでLOD Groupでの設定値より早めに荒いモデルに切り替えポリゴン数を節約したりできます。

以上でLODの設定は完了です。
Blender側でファイルを分けてしまったなどの理由でインポートでうまくいかなかった場合はエンプティオブジェクトを作り、それにLOD Groupコンポーネントをアタッチして、グラフの各部分をクリックすると出るAddのところに対応するモデルをドラッグしていくことで手動でLODの設定ができます。手動で設定した時はカメラアイコンの動きと画面の動きが全く合わない場合がありますが、Recalculate:のBoundsボタンをクリックすると正しく追従するようになります。

実験結果です。

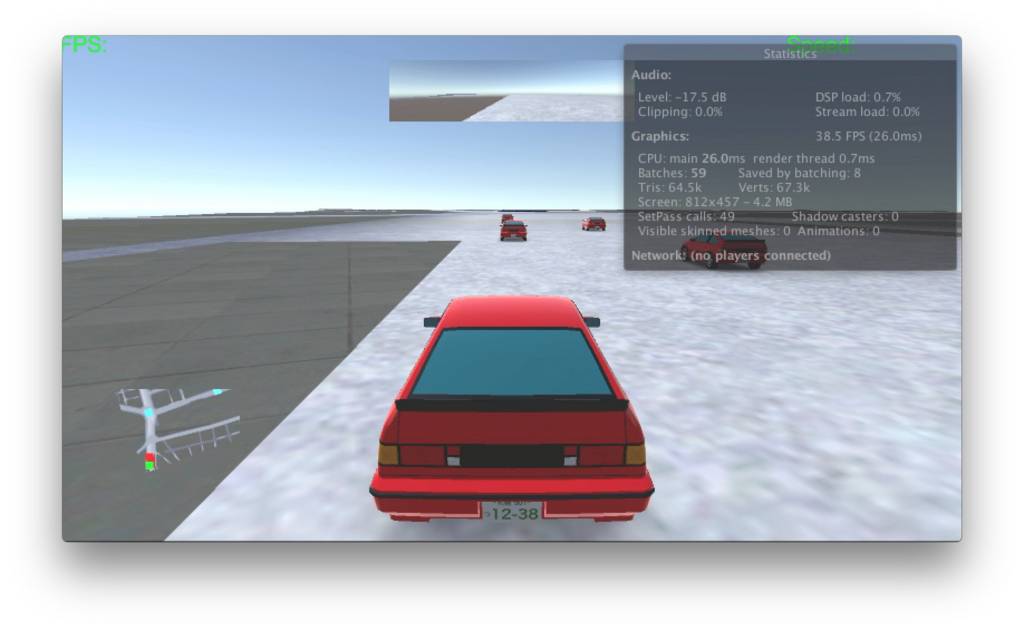

LODを使用しない場合は64.5kポリゴンのシーンです。
f:id:takujidev:20151027235619j:plain

LODを使用すると、同じシーンですが小さく表示される敵車の画面表示には荒いモデルが使用され、ポリゴン数が42.3kに抑えられました!
f:id:takujidev:20151027235752j:plain

ポリゴン数はかなり減りましたが、見た目には違いはほとんどありません。
